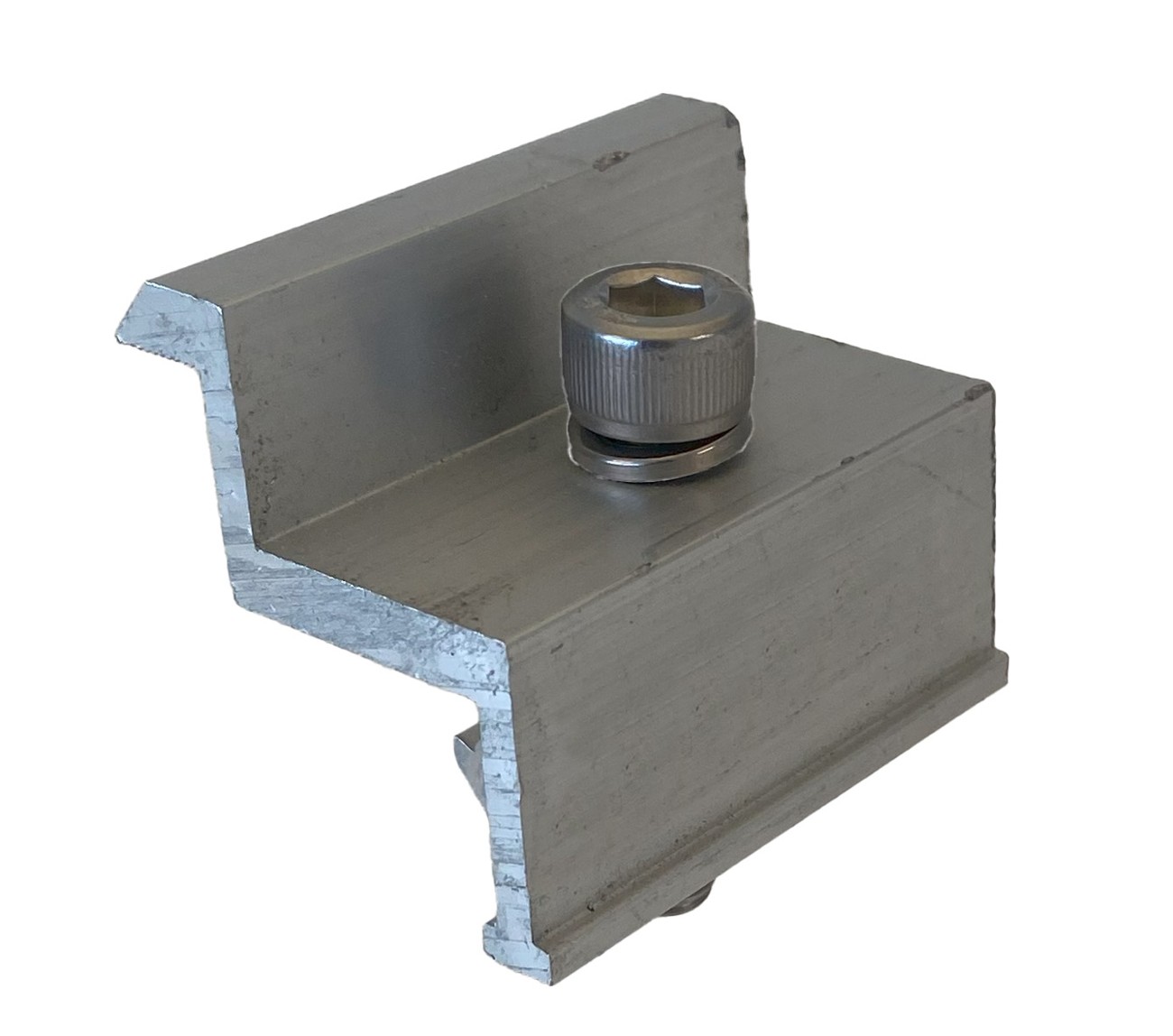

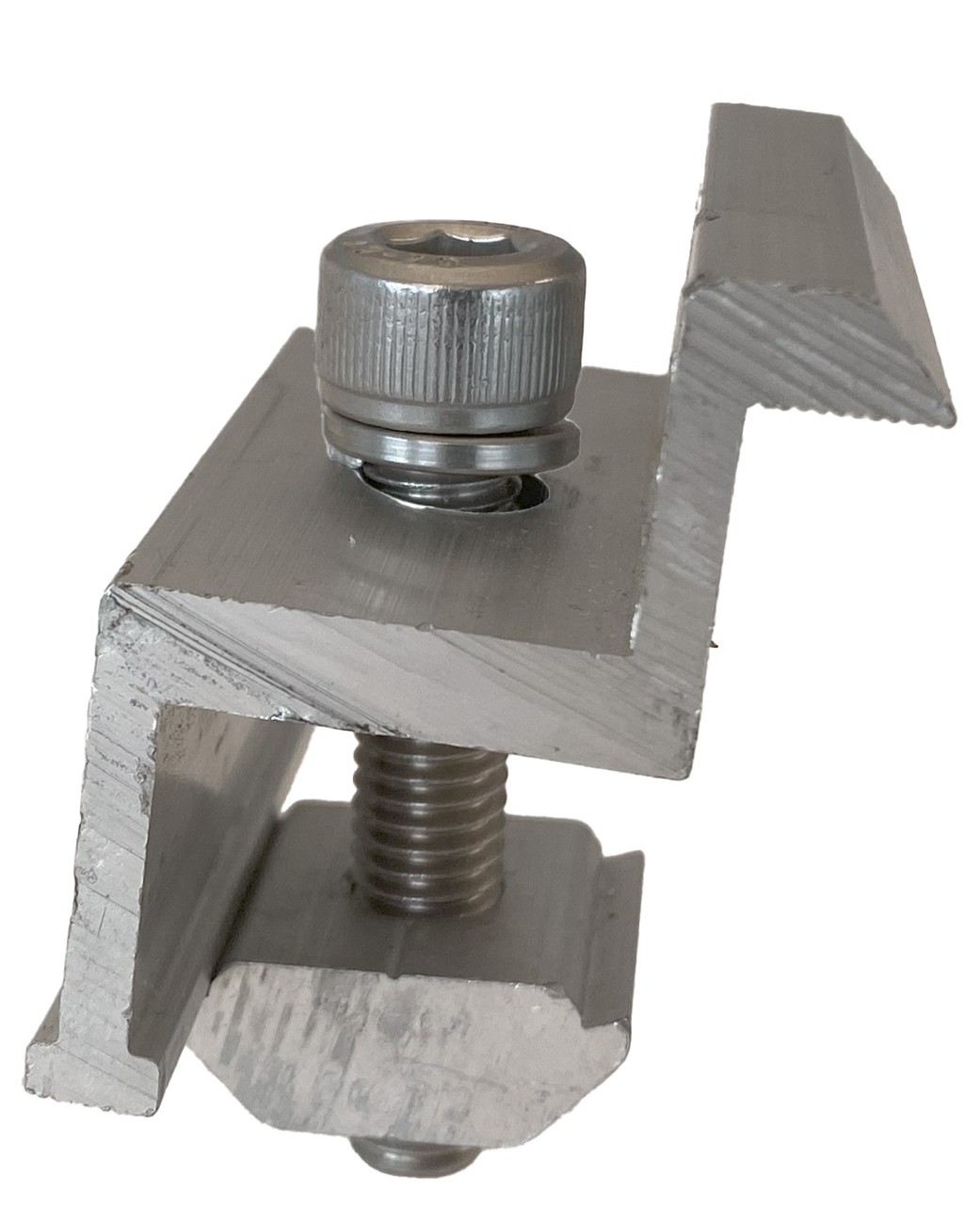

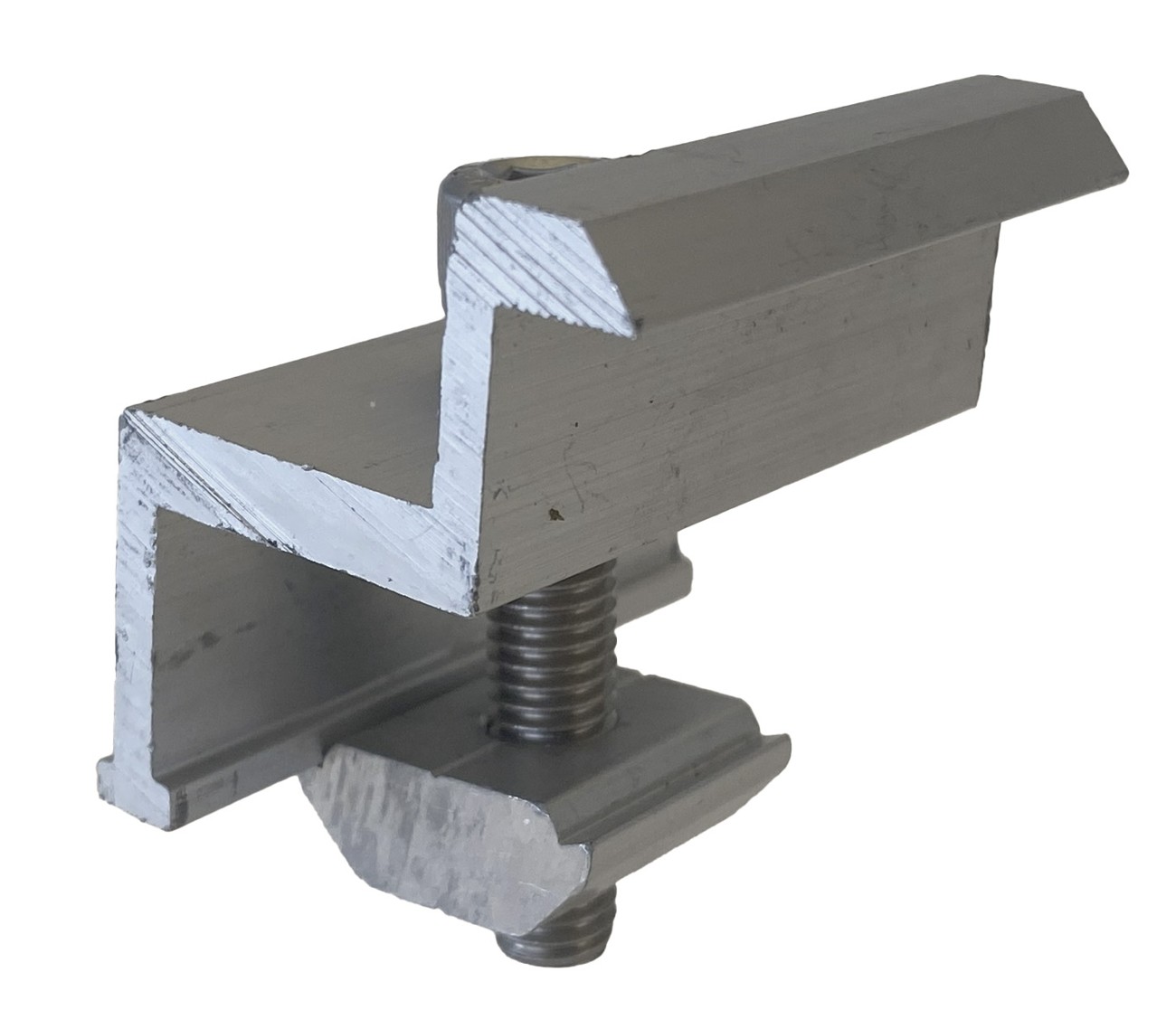

Aluminum edge panel handle Z shape, 38mm including stainless steel screw

0/0

Your price excl. VAT

0.67 EUR

Your price incl. VAT (21%)	0.81 EUR
blank

In Stock

PlzeňIn Stock

Availability
at our branches

Manufacturer	Sunpal
Code	19705226
Part No.	ERK-FEC-35-A
Warranty	24 months

Manufacturer's website

Compare Have a question? Suggest a change

You have a choice of 2 variantscompare all

Vnější - na kraj řady panelů

ERK-FEC-35-A

0.67 EUR

In Stock

Aluminum center panel mount including screw

Vnitřní - mezi dva panely

ERK-AIC-A

0.75 EUR

In Stock

Aluminum profile for mounting solar panels ERK-A Rail 2350mm

ERK-R52-2350-A

11.07 EUR excl. VAT

13.39 EUR incl. VAT

In Stock

Splice for Rail ERK-R52-2350-A

ERK-SFR-01-A

2.57 EUR excl. VAT

3.11 EUR incl. VAT

In Stock

Aluminum center panel mount including screw

ERK-AIC-A

0.75 EUR excl. VAT

0.91 EUR incl. VAT

In Stock

Holder for rail adjustable

ERK-SFR-02

5.97 EUR excl. VAT

7.22 EUR incl. VAT

In Stock

Product description

Krajní montážní svorka ERK-FEC-35-A slouží k uchycení solárního panelu ke kolejnici ERK-R52-2350-A.

Tato svorka se používá k uchycení prvního a posledního panelu v řadě. Mezi panely se obvykle používá svorka ERK-AIC-A. Obecně se pro montáž prvního panelu používají dvě svorky ERK-FEC-35-A a dvě ERK-AIC-A. Všechny vnitřní panely v řadě se pak upevňují jčtyřmi svorkami ERK-AIC-A.Rozměry 35 x 40 x 55 mm (šířka, délka, výška) Pracovní výška 20-40 mm.

Stručný postup montáže celého systému

Na každou krokev celé délky solárního pole upevněte háky ERK-SFR-0X pro montáž spodní kolejnice.
Stejně postupujte s montáží háků pro horní kolejnici. Rozteč kolejnic má být 65 - 75 % výšky panelů.
Pomocí zámků přimontujte k hákům kolejnice ERK-R52-2350-A. Jednotlivé díly spojte spojkou ERK-SFR-01-A.
Na takto připravený pár kolejnic již pokládáme jednotlivé panely, které se k nim dotahují pomocí svorek ERK-AIC-A (vnitřní) a ERK-FEC-35-A (vnější)
