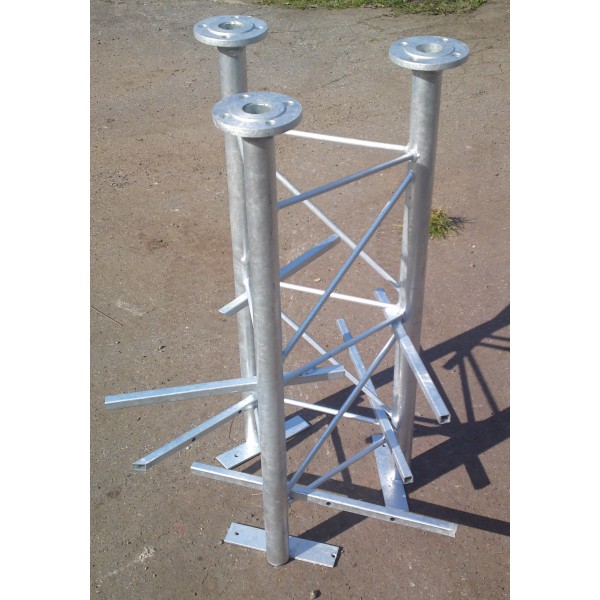

Base part for lattice masts PROFI 2m
Base part for lattice masts PROFI 2m
×
0/0
Oversized transport - The shipping price will be calculated after receiving the order. Shipping price may vary depending on your delivery adress.
Your price excl. VAT
433.12 EUR
| Your price incl. VAT (21%) | 524.08 EUR |
|---|---|
| blank |
Availability
at our branches
at our branches
| Manufacturer |
OEM |
|
|---|---|---|
| Code | 10801009 | |
| Part No. | KM3-055-055-200-060 | |
| Warranty | 24 months | |
MSPSM12-12
2.79 EUR excl. VAT
3.38 EUR incl. VAT
In Stock
Parameters
Download
Technical parameters
Physical characteristics
Construction and compatibility:
PROFI (55cm)
Height [m]:
2
Weight [kg]:
47
Product description
Základna pro příhradové stožáry PROFI. Podle typu, kvality ukotvení a spojovacího materiálu (pevnostní šrouby a matice včetně podložek) je možnost osazení více příhradových konstrukcí na sebe.
Toto provedení má vysokou nosnost, hranice pro vyšší zatížení je rozteč 550mm a síla stěny 3mm.
Pozor - pro každou stavbu je individuální statika - dle podloží, počtu a váhy zavěšených antén, dle povětrnostních podmínek!
Rozměry :
- výška: 2m
- šířka: 550x550x550 (mm)
- půdorys: trojúhelnik
- Povrchová úprava: žárový zinek 80- 120 mikronů
- váha: 47kg
- zemnící svorka
A) STOŽÁR VÝŠKY 6,0 m ( 3x 2m )
MAX. SVISLÁ SÍLA V HLAVĚ … 5,0 kN ( 500 kg )
MAX. VODOROVNÁ SÍLA V HLAVĚ … 1,7 kN ( 170 kg )
B) STOŽÁR VÝŠKY 8,0 m ( 4x 2 m )
MAX. SVISLÁ SÍLA V HLAVĚ … 5,0 kN ( 500 kg )
MAX. VODOROVNÁ SÍLA V HLAVĚ … 0,95 kN ( 95 kg )
C) STOŽÁR VÝŠKY 10,0 m
MAX. SVISLÁ SÍLA V HLAVĚ … 2,5 kN ( 250 kg )
MAX. VODOROVNÁ SÍLA V HLAVĚ … 0,37 kN ( 37 kg )
Cena dopravy bude vykalkulována podle množství a místa dodání
