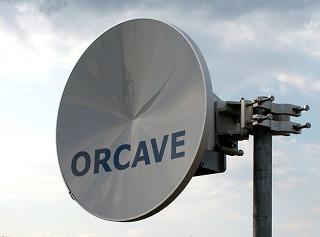

Miracle Orcave Parabolická anténa o pr. 30cm se závěsem

Popis produktu

Precizní směrová parabolická anténa Arkivator 10 GHz o průměru 30 cm se ziskem 28,5 dBi s radomem určená pro radiové spoje ORCAVE. Anténa splňuje normu ETSI EN 302-217-4-2 ve třídě 2. a spoje ORCAVE 10 GHz vytvořené s touto anténou vyhovují VO pro pásmo 10 GHz. Anténu je možné použít i pro pásmo 11 GHz. Řešení s radomem umožňuje nasazení antény i v náročných klimatických podmínkách. Pro montáž antény s jednotkami ORCAVE je nutno zakoupit Feeder+Radom+Mounting kit (přechod mezi anténou a jednotkou).

Pracovní kmitočty, pásmo:
10,1 - 11,7 GHz

Technické parametry:
Polarizace: Vertikální nebo horizontální (lineární) dle montáže jednotky RAy
Zisk: 28,5 dBi/10,1 GHz, 29 dBi/11,7 GHz
H úhel: 6,2°/10,1 GHz, 5,1°/11,7 GHz
V úhel: 6,2°/10,1 GHz, 5,1°/11,7 GHz
F/B Ratio: 48 dB
VSWR:1,43:1, 15 dB
Cross-Polar Discrimination: 32 dB
Náklon: mechanický
Kryt: Radom, šedý ABS, UV odolný
Normy: ETSI EN 302-217-4-2 v1.3.1 class 2

Vstup:
odbélníkový vlnovod

Pracovní podmínky:
Teplota: -40° až +55°C
Vlhkost: relativní vlhkost 15 - 95% (non-condensing)
Wind load: 180 km/h
Ice load: 25 mm

Rozměry:
průměr 30 cm (anténa), hloubka 143 mm

Hmotnost:
2,6 kg

Obsah dodávky:
1x Anténa bez ozařovače a radomu
1x Držák antény na stožár
